Somos Especialistas a transformar chapa metálica


SCROLL DOWN

Somos Especialistas a transformar chapa metálica


Produzimos por SUBCONTRATAÇÃO e somos parceiros de OUTSOURCING para empresas de diversas áreas e dimensão, tais como: a indústria automóvel; sector bancário; mobiliário; rodoviário, construção; telecomunicação e redes; entre muitas outras.

O nosso objectivo é a satisfação plena dos nossos clientes. Para tal disponibilizamos todo o nosso conhecimento e meios numa produção de elevada qualidade e de acordo com as especificações fornecidas.


Clientes


Os nossos clientes de referência

Clientes


Os nossos clientes de referência

LaserCut copy.png

Corte Laser


Até 3x1,5mt com 11,5cm

Corte Laser


Até 3x1,5mt com 11,5cm

CAPACIDADE DE PRODUÇÃO

A Cubotónic Indústria Metalomecânica, Lda utiliza a mais recente tecnologia em corte a laser e orgulha-se em garantir um elevado nível de detalhe e qualidade dos seus serviços.

Equipados com Trumpf Truflow 3030 de 3200w,  oferece um número infinito de geometrias de peças, nos diferentes materiais. A geometria de corte pode ser definida pelo cliente, quer com ficheiros próprios (dxf. e dwg.), ou obtida com o nosso software de desenho.

Produzimos componentes de vários materiais de pequenas ou grandes séries.

QUALIDADE

Alta qualidade de corte a baixo custo com grande rapidez e um baixo nível de deformação

PRECISÃO

Precisão de corte de 0.03mm

ÁREA DE TRABALHO

X 3000  Y 1500 Z 115mm

VERSATILIDADE

Aço carbono 0,5 até 20mm RAEX, HARDOX, ST52, ST44, ST37, ZINCOR, GALVA, etc

Aço inox 0,5 até 12mm AISI 304, AISI 310, AISI 316, AISI 420, AISI 430

Titânio 0,5 até 8mm

Aluminio 0,5 até 8 mm 5754

Outros materiais sob consulta


Projecto


Modelação 3d, prototipagem digital

Projecto


Modelação 3d, prototipagem digital

A existência de um gabinete de projecto veio dinamizar toda a estrutura da empresa, pois permitiu-nos reduzir tempos de experimentação no sector de produção, desenvolver o produto final e optimizá-lo antes do início do seu fabrico. Este sector tornou-se vital ao desenvolvimento de soluções e produtos à medida.

Dispomos de software Solid Edge (3D) de última geração, para modelação, desenvolvimento e tratamento de peças desenvolvidas pelos nossos clientes.  Ao nosso gabinete de projecto chegam para modelação desde desenhos em papel a ficheiros em formato .xt ou .iges.

A quinar.png

Quinagem CNC


Serviços de quinagem

Quinagem CNC


Serviços de quinagem

A quinagem é um processo de conformação mecânica gerado pelo surgimento de esforços de tração e compressão simultâneos nos lados contrários da chapa. Durante este processo, ocorre uma redução de espessura e o alongamento na parte sob tracção. A dilatação máxima pela face externa é o principal factor que limita a operação.

5 EIXOS CNC

A quinagem de peças na Cubotonic Industria Metalomecanica, Lda, é efetuada com operadores com vasta experiencia, tendo a empresa uma vasta gama de soluções à sua medida, nomeadamente maquinas com 5 eixos CNC, o que permite um aumento de rentabilidade e qualidade nas cotas de quinagem.

4 Metros . 200 Toneladas

Quinamos chapas de qualquer tipo de metal com o limite de 4 metros e 200 toneladas de força, permitindo chegar a espessuras de chapa bastante generosas. As chapas poderão ser quinadas, dependendo do seu comprimento e largura, sendo feito um estudo antecipado da sua quinagem, no nosso gabinete de projeto.

EQUIPAMENTOS

  1. Quinadeira 4 mt 200 ton. 5 eixos CNC
  2. Quinadeira 3 mt 130 ton. 5 eixos CNC
  3. Quinadeira 3 mt 130 ton. 3 eixos CNC
  4. Quinadeira 2,5 mt 80 ton. 2 eixos CNC
  5. Quinadeira 1 mt 30 ton. 2 eixos cnc
  6. Guilhotina 3 mt x 6mm

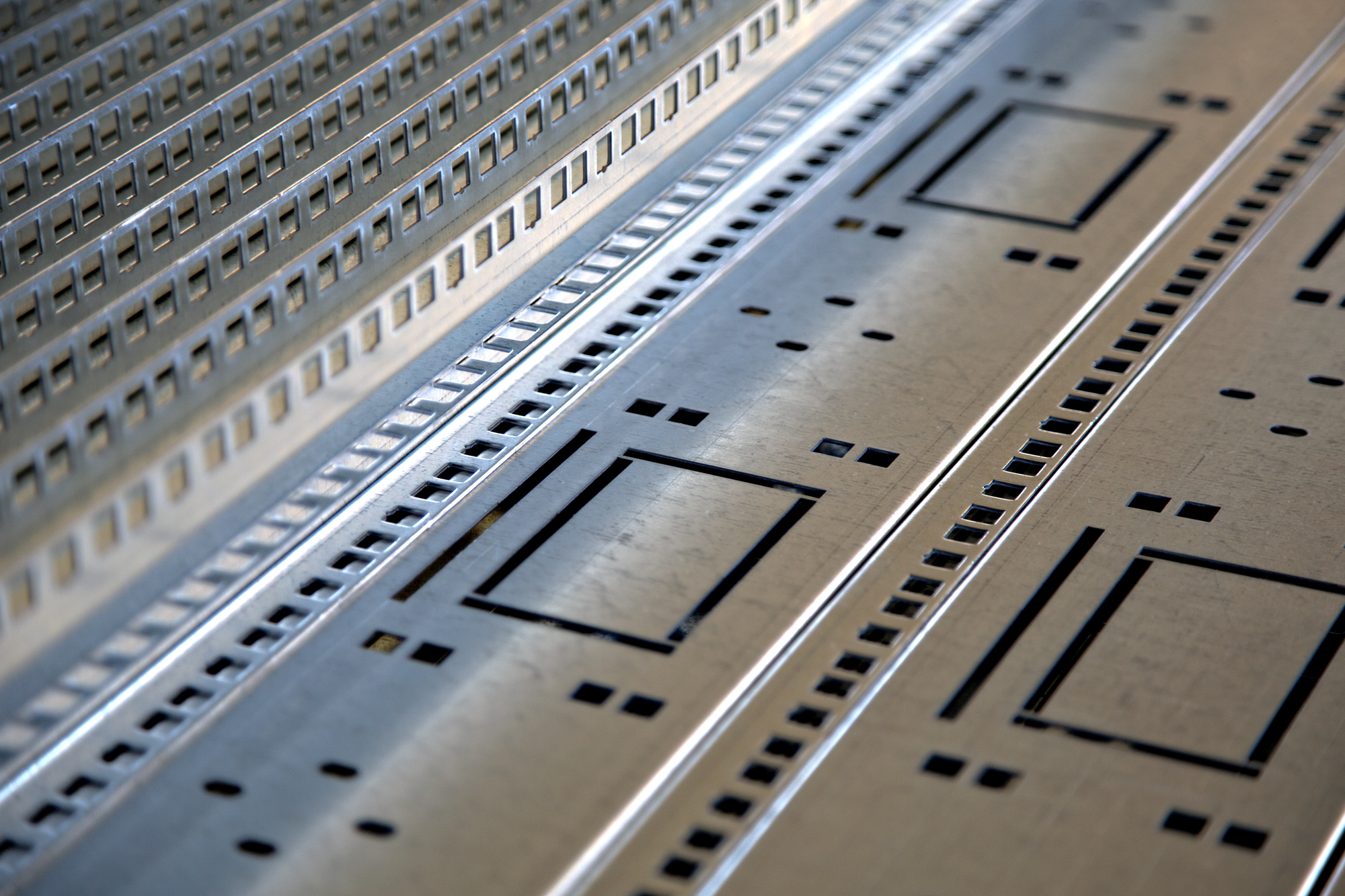

CHAPA PERFURADA.png

Punçonagem CNC


perfuração e estampagem

Punçonagem CNC


perfuração e estampagem

ESTAMPAGEM

Até 15 toneladas

CORTE

Precisão e versatilidade

FERRAMENTAS

Diversidade

Utilizamos a mais recente tecnologia em corte de chapa por punçonagem CNC. Equipados com  FinnPower e Raskin, oferecemos perfuração e estampagem CNC altamente versáteis e elevados níveis de rigor. Temos ao dispor um vasto leque de punções, de diversos formatos.

maq e ass v2-06.png

Maquinação CNC


Subtracção de material

Maquinação CNC


Subtracção de material

Os processos de maquinação alteram a geometria do material através de forças aplicadas por ferramentas adequadas. Vários factores devem ser considerados quando se escolhe um processo de maquinação. Como por exemplo: a forma e a dimensão da peça; o material a ser utilizado e as suas propriedades; as quantidades de peças a serem produzidas; as tolerâncias e o acabamento superficial requerido; o custo total do processamento. Os princípais processos de Maquinação convencional são o Torneamento e a Fresagem. Esta é uma secção complementar e de auxílio aos projectos efectuados na Cubotónic Indústria Metalomecânica, Lda.

Centro de maquinação CNC

Torno CNC

Torno revolver

Torno convencional

Torno automático

Fresadora


Soldadura & Cravação


MIG/ MAG, TIG e soldadura por pontos

Soldadura & Cravação


MIG/ MAG, TIG e soldadura por pontos

A filosofia da soldadura e montagem de estru-turas em chapa e tubolares, assenta em elevados padrões de qualidade, tendo em vista, não só a inteira satisfação do cliente, mas também, uma maior competitividade. A Cubotónic Indústria Metalomecânica, Lda dispõe de equipamentos técnicos de topo, assim como de uma equipa profissional, que permite uma soldadura com elevados padrões de qualidade.

Ao seu dispor, tem diversos tipos de soldadura, adaptados a diversos o tipo de metais que precisem de ser unidos, como é o caso de soldadura MIG/MAG, TIG e soldadura por pontos. A este sector, está também associado, uma equipa de profissionais com capacidades de acabamentos em inox, quer no esmerilamento, ou polimento de pequenas peças.


Pintura Electroestática


Sistema de Revestimento

Pintura Electroestática


Sistema de Revestimento

Na Cubotónic Indústria Metalomecânica, Lda, possuimos actualmente uma linha de pintura electroestáctica, permitindo uma pintura homogénea e com elevados parâmetros de qualidade.

Antes da pintura, o produto terá um tratamento nanotecnológico de desengorduramento, e aplicação de Convercoat HI-3 do fabricante Proquimia. O Convercoat HI-3 gera uma capa inerte sobre o metal que previne a corrosão e melhora a aderência. O acabamento final é de pintura eletrostática, com diversas texturas, com pó Epoxy Poliéster e polimerização entre os 180º e os 200º.

A pintura electroestáctica, é um avançado e recente sistema de revestimento para produtos que requerem uma proteção de alto nível de acabamento. Poderá ser aplicado tanto para fins decorativos como para fins operacionais. a Cubotónic Indústria Metalomecânica, Lda implementou este sistema de pintura por se tratar de um produto de alta qualidade, de fácil manuseamento, elevado rendimento, de baixa agressividade ao meio ambiente, e por serem reduzidos os efeitos poluidores.Estamos certos que oferecemos mais qualidade aos produtos por nós fabricados.

maq e ass v2-07.png

Assemblagem


A um passo do produto Final

Assemblagem


A um passo do produto Final

O sector de assemblagem está equipado com linhas dedicadas a montagens fixas e flexíveis. Configuramos regularmente as nossas linhas de montagem para atender os diversos projectos, o que inclui um departamento de embalagem dedicado. Temos a capacidade de armazenar produtos e componentes dos nossos clientes no local.

Os produtos são cuidadosamente embalados para o transporte nacional e internacional. Temos os recursos de pessoas e habilidades de montagem para atender às necessidades dos nossos clientes para projetos de curto, médio e longo prazo.
